WiFi MODULE

 ● 支持 802.11 b/g/n 協議標準，WPA/WPA2 加密方式；
● 使用 Smartconfig 配置方式；
● 内部集成 TCP/IP 協議棧，降低編程负担；
● 包含 Cortex M4 内核，方便客户编程使用；
● 提供網路编程的 Simplylink 庫和 M4 内核驅動庫；
● 提供豐富的外設接口，UART/SPI/I2C/I2S等；
● 低功耗模式下深度睡眠模式下，工作電流 1.5mA ；
● 簡單易用的 IAR/CCS 编譯環境

 ● 集ARM-Cortex M3, WLAN MAC/BB/RF於壹體
● 166MHz的Cortex-M3內核
● 512KB SRAM，1MB Flash

 ● 支持802.11b/g/n標準
● 支持Station, SoftAP, SoftAP+Station 模式
● 支持EasyLink配網，阿裏Alink配網，阿裏OTA升級
● 焊接方式：插卡式安裝，波峰焊
● 工作電壓：2.7V-3.6V
● 主接口：UART
● 尺寸：19.0*24.0mm
● 工作溫度：-20℃ to +85℃
● 天線：PCB天線

 ● 符合802.11b/g/n協議標準；
● 內置高性能M4內核MCU，最高主頻100MHz，高速數據處理能力；
● 支持USART/GPIO/SPI/PWM多種數據接口；
● 支持QJoine快速鏈接配置功能；
● 支持STA/AP兩種工作模式；
● 支持WPA/WPA2/WEP多種加密方式；
● 支持無線、Web頁和OTA遠程固件升級；
● 支持多種網絡協議通訊；
● 提供豐富AT＋指令集配置；
● 可選的內置板載PCB天線和外接天線口；
● 3.3V單電源供電；
● CE/FCC認證；
● 符合RoHS標準

 ● 單獨工作電壓：3.3V；
● 功耗：
   連接AP且無數據傳輸時，<7mA;
   20kbps下發送數據時，<24mA；
   待機模式時，8μA；

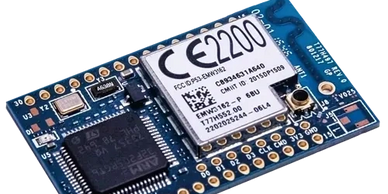

● STM32F2 MCU頻率：120MHz，flash大小：1M字節，RAM大小：128k字節；
● 片內功能：MAC/BB/RF;
● 外設：
   32 x GPIOs
   2 x UARTs，包括硬件流控制
   1 x SPI/I2S
   8 x ADC 輸入信道，2 x DAC 輸出信道
   1 x USB OTG，2 x CAN
   1 x I2C
● GPIO引腳適用於PWM/Timer input/output
● SWD debug 接口
● Wi-Fi 連接屬性
● 支持2.4GHz下的 IEEE 802.11b/g/n 1~14信道
● WEP, WPA/WPA2 PSK/Enterprise加密
● 傳輸功率：18.5dBm@11b, 15.5dBm@11g, 14.5dBm@11n
● 最小接收靈敏度：-96dBm
● 最大數據傳輸速率：11Mbps@11b, 54Mbps@11g, 72Mbps@11n HT20
● WIFI模式：Station, SoftAP
● 硬件加密：WEP, WPA/WPA2
● 內嵌天線，IPEX外接天線連接口
● 工作溫度：-40℃~85℃

 LSD5WF-3015是專門為實現嵌入式系統的無線局域網通信應用而設計的一款高性能、低成本802.11b/g/n的USB接口無線模塊，使用該模塊能夠使用戶通過嵌入式硬件USB Host接口高效快捷的擴展出無線局域網通信功能。模塊核心為壹個高度集成的MAC/ BBP和2.4G射頻芯片，支持PHY速率高達150Mbps，完全符合IEEE 802.11b/g/n標準規範，優化的射頻架構和基帶算法提供了卓越性能與低功耗。

LSD5WF-3015模塊設計基於安全的標準特性範圍，將為客戶提供高質量並符合國際標準一種簡單、低成本、可靠的擁有無線網絡功能產品的設計方案

 LSD4WF-2MD05106是一款給任何電子設備實現聯網功能的Wi-Fi模組。該模組完全符合 IEEE 802.11b/g/n國際標準規範，內部集成了高性能 SOC Wi-Fi 芯片。該模組能夠方便的將傳統串口設備或 MCU 控制設備接入網絡，從而實現無線聯網控制。

LSD4WF-2MD05106 Wi-Fi 模塊內置 TCP/IP 協議棧，支持 STA/AP 兩種工作模式（AP模式不推薦長時間使用），支持 IEEE 802.11b/g/n 協議，支持無線本地升級和OTA遠程固件升級。

LSD4WF-2MD05106 Wi-Fi 模塊尺寸僅 32.8mmx23.1mmx3.2mm，採用郵票孔封裝，可選擇的內置板載 PCB天線和 IPEX座外接天線。
